當(dāng)前位置：首頁(yè) > 技術(shù)支持 > 感應(yīng)淬火的硬度如何確定_歐能感應(yīng)淬火設(shè)備

感應(yīng)淬火的硬度如何確定_歐能感應(yīng)淬火設(shè)備

責(zé)任編輯：施先生閱讀量：發(fā)表時(shí)間：2018/12/3 13:40:01【大中小】

鋼感應(yīng)淬火后，所達(dá)到的表面硬度值與鋼的含碳量關(guān)系最大，當(dāng)鋼的含碳量在0.15％～0.75％時(shí)，可將試驗(yàn)數(shù)據(jù)歸納為以下公式：HRC＝20＋60[2 w（C）－1.3 w（C）2]式中w（C）鋼的含碳量，如果w（C）為0.35％時(shí)，用0.35代入上式；HRC馬氏體硬化層硬度的平均值。

表1是幾種常用鋼感應(yīng)淬火后所達(dá)到硬度值。

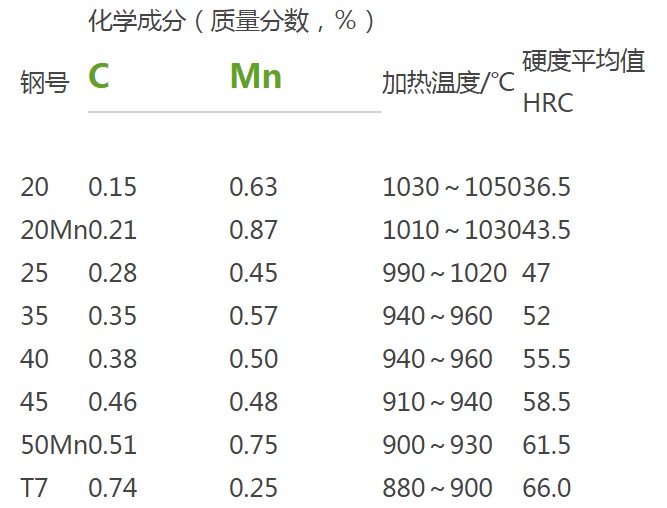

表1幾種鋼感應(yīng)淬火后達(dá)到的硬度平均值

鋼感應(yīng)淬火達(dá)到的硬度，本質(zhì)上是反映金屬材料表面局部區(qū)域抵抗塑性變形能力的指標(biāo)，在一定的材料和熱處理規(guī)范條件下，它與材料的拉伸、彎曲等性能指標(biāo)有著對(duì)應(yīng)的關(guān)系。

感應(yīng)淬火件的硬度范圍，根據(jù)零件使用性能來(lái)確定，一般分以下幾種：

1）用于抗磨如曲軸軸頸、凸輪、滾道、支重輪、鏈軌節(jié)表面等，硬度越高，耐磨性越好，曲軸頸常用55～62HRC，凸輪表面常用56～64HRC，工具銼刀表面則為64～67HRC等等。

2）用在壓碎、扭轉(zhuǎn)及受剪切部分的工件，硬度應(yīng)高，如鍛工錘頭表面、汽車半軸、鋼板彈簧銷、扭力桿等等，常用56～64HRC、50～55HRC等。

3）對(duì)承受沖擊載荷的零件，或由于齒輪齒部、花鍵等部分淬透并要求韌性時(shí)。此時(shí)，硬度應(yīng)適當(dāng)降低，如發(fā)動(dòng)機(jī)飛輪齒圈硬度采用48～56HRC，或40～48HRC等等。對(duì)于灰鑄鐵、球墨鑄鐵及可鍛鑄鐵零件，由于有片狀、球狀石墨存在，用洛氏硬度計(jì)測(cè)得的硬度是馬氏體與石墨的綜合硬度。球墨鑄鐵硬度范圍可達(dá)45～55HRC，灰鑄鐵硬度可達(dá)38HRC以上或40HRC以上。

[上一篇：汽車轉(zhuǎn)向球頭銷感應(yīng)熱處理的改進(jìn)]

[下一篇：設(shè)備額定功率不夠時(shí),如何感應(yīng)加熱超大工件？]
