淬火感應器感應加熱線圈的設計

責任編輯：施先生閱讀量：發表時間：2018/11/26 16:09:01【大中小】

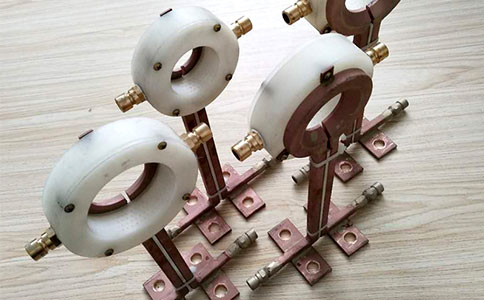

淬火感應器又稱感應加熱線圈，是感應加熱的主要元件之一，它關系到零件淬火質量和熱處理的生產效率，故要求淬火感應器加熱效率高；結構簡單，制造方便,堅實耐用，省材料，淬火零件質量好。

設計淬火感應器考慮下列幾個因素:

1.淬火零件的材料,尺寸,形狀結構特點和高頻處理技術條件。

2.高頻加熱機的頻率、功率等參數指標。

3.零件淬火方法和淬火裝置狀況。

4.淬火過程的自動化程度和要求的生產效率。

高頻同時淬火感應器，即在感應器外圈焊一個噴水器，零件加熱停止，立即噴液冷卻。高頻淬火感應器用紫銅管制造，中頻感應器一般用紫銅板，感應器上電流頻率和功率各不同。中頻淬火時，感應器大多直接接在淬火變壓器上。

感應器的主要尺寸是指有效直徑、高度及感應器的長度等，一般情況零件較大，要求淬火層較深的,感應器直徑稍大,高度稍高。

對噴水器的要求：

1.噴水均勻,有一定壓力、噴水量大;

2.噴水柱的中心線通過圓心,當噴水孔的中心線與水平面有一夾角時,要求噴水柱的中心線在一個圓錐面上。

3.進水口分布均勻,噴水孔呈棋盤式分布。
