感應加熱線圈制作的重要組成部分

責任編輯：施先生閱讀量：發表時間：2018/11/26 16:13:07【大中小】

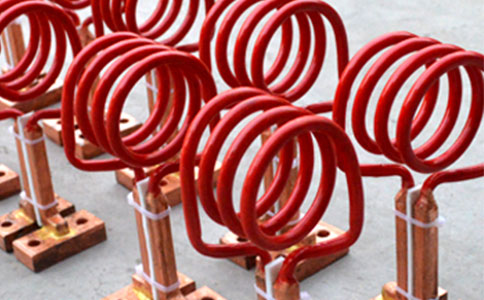

感應加熱線圈又稱淬火感應器，是利用感應加熱原理對淬火工件進行加熱的終端設備組件。根據加熱頻率的不同，分為中頻感應加熱線圈和高頻感應加熱線圈。那么感應加熱線圈制作有哪些重要的組成部分呢？

一個標準的感應加熱線圈由以下幾部分組成：

　　1、接觸板：也稱匯流排，它的前端與淬火變壓器的二次線圈聯接，后端與有效圈焊在一起。接觸板共有對稱的兩塊，使電流構成回路，兩接觸板之間有多用云母板制造的絕緣板。

　　2、冷卻水盒：每塊接觸板各焊一只冷卻水盒，以冷卻接觸板。

　　3、接觸板緊固螺栓：兩接觸板及其間的絕緣板需用兩個螺栓緊固，螺栓一般用黃銅棒制造，使用時要加上膠木墊圈和膠木套管，使螺栓與接觸板絕緣。如果接觸板工作時溫升不高，緊固螺栓可用尼龍制造。

　　4、定位環壓板：使用夾布膠木制造，用于夾緊定位環，使之與感應加熱線圈本體絕緣。

　　5、定位環：用于淬火零件的軸向定位和徑向限位，工作時零件上端的六方帽壓在定位環上，以保證零件淬火區的軸向分布準確。

　　6、壓板緊固螺栓：用于壓板與感應加熱線圈上法蘭盤之間的緊固，保證定位環的位置準確。

　　7、法蘭盤：用紫銅板制造，與有效圈及水套焊接，以便形成淬火水腔，并能附代上下定位夾具。

　　8、有效圈：能形成磁場，而該磁場直接用于加熱工件的導體稱為有效圈或有效導體，如果有效導體是一段銅管也可稱為有效導線。它與接觸板牢固地焊接在一起。

　　9、淬火水管：其全稱應是淬火水導入管，淬火水通過它進入淬火水腔，淬火水管與水套焊接在一起。

　　10、淬火水孔：當零件加熱到淬火溫度后，淬火水經淬火水管進入淬火水腔，再從淬火水孔噴射而出，使零件淬火。

　　11、感應加熱線圈定位孔：鉆在接觸板端面上，當感應加熱線圈安裝時，淬火變壓器二級線圈的固定螺栓從固定孔伸出來，擰緊螺母，保證接觸板與變壓器二級線圈接觸板良好。

　　12、冷卻水管：焊接在冷卻水盒上，一進一出。

　　13、限位板：對零件下端進行徑向限位。

以上就是感應加熱線圈的重要組成部分，感應加熱線圈的性能直接影響感應加熱設備的有效輸出功率、工作效率、穩定性可靠性和使用壽命等。因此，歐能的每個感應加熱線圈都經過嚴格設計和制作，以確保達到感應加熱的理想效果。
