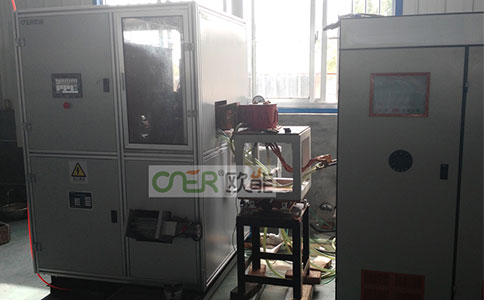

球頭軸淬火專用淬火機床針對直徑Φ6，長度35—50光軸一端球頭淬火，該設備具有自動上料功能。由無錫歐能根據工件專業定制

球頭軸淬火專用淬火機床工藝動作設計

震動自動排料――工件排列方向檢測――不正確工件剔出隊列（正確率100%）――排列正確工件由氣抓夾持裝入氣動三抓（確保夾持高度一，工件表面無夾痕，工件同軸度誤差小于0.1）――氣動三抓通過垂直伺服運動控制機構把工件送入感應器――啟動電源對工件加熱――加熱到設定時間關閉加熱――啟動噴液對工件進行冷卻――落料處理――裝入下一工件。

淬火機床主要技術參數

   輸入電源380V 50HZ

   輸入氣源   4KG

   工件移動行程 300mm

可裝載工件直徑4~10mm

工件轉速50~100轉/分

工件淬火移動速度1~30mm/s

工件快速移動速度160mm/s

結構及性能特點

本設備由垂直運動總成、工件旋轉夾持機構、自動上料總成、集水箱、出料系統、淬火液自動噴淋系統、氣動系統及人機界面自動控制操作系統等部分組成。電氣部份留有能量監控接口及空間，負責機床與電源的線路連接，機床急停與電源急停同步。
