無錫歐能生產的小型淬火機床適用于小型軸類零件感應淬火，其主要技術參數：

最大夾持工件長度                           300mm

最大垂直移動行程                           300mm

最大裝夾工件直徑                           Φ200mm

最大裝夾工件重量                           5kg

機床淬火移動速度                           1-30mm/s

機床快速移動速度                           20-80 mm/s

主軸轉速(下頂尖)                            40~150r.p.m

機床移動重復定位精度                       ±0.1mm

機床全行程內雙向平行精度                   ≤0.3mm

機床全行程內外圓跳動量                     ≤0.2mm

床身外形尺寸（長×寬×高）           14000 mm×540 mm×1500 mm

機床重量                                    約500kg


小型淬火機床介紹

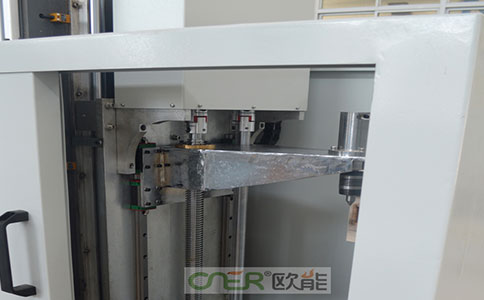

小型淬火機床機床主要由床身部分，垂直移動總成，上下頂尖總成，垂直移動傳動系統，主軸旋轉系統，上頂尖位置調整機構，配重機構，淬火噴水管路系統，擋水罩框和電器控制部分等組成。

1、機床床身采用新型鋁合金及45鋼板組合而成，整體精加工保證運動精度。

2、垂直移動采用標準直線導軌形式，定位精度高，使用壽命長。

3、垂直移動傳動系統采用伺服電機驅動，滾珠絲桿副傳動，傳動輕快，導向精度高，定位準確。升降移動速度可調,由數控系統設置。

4、上頂尖位置的調整采用電動控制，通過三相減速電機和絲桿副帶動，以實現不同長度工件的裝夾，調整非常方便，上頂尖為2#莫氏活頂尖。

5、主軸（下頂尖）的旋轉由三相異步電機通過傳動軸和同步帶驅動主軸（下頂尖）實現，采用變頻調速技術實現轉速的無級調速，下頂尖為3#莫氏。

6、淬火水管路系統，機床上安裝了淬火用噴水管路，其中電磁閥接受控制信號實現自動噴水。

7、機床操作面及正面分別設置移門.罩框一側加了矩形孔以便感應器進入，既可防止淬火水外濺又便于裝卸零件及監控淬火過程。

9、電器控制部分，電氣控制部分安裝于一控制箱內，主要由數控系統、隔離變壓器、變頻調速器、中間繼電器、中間繼電器、開關電源等組成。電源采用三相交流380V制。數控采用較為先進的液晶顯示系統,可存儲二十種以上零件的淬火工藝程序，通過鍵盤輸入可對各種程序進行編程存儲。

10、機床具有連續（掃描）淬火，定位淬火，分段連續（掃描）淬火，分段定位淬火等功能，適用于光軸，半軸，臺階軸，凸輪軸等軸類零件的表面淬火，也適用于齒輪類，環類及平面類零件的感應淬火。廣泛應用于汽車，拖拉機，紡織，軍工，工程機械等行業的感應熱處理領域。
