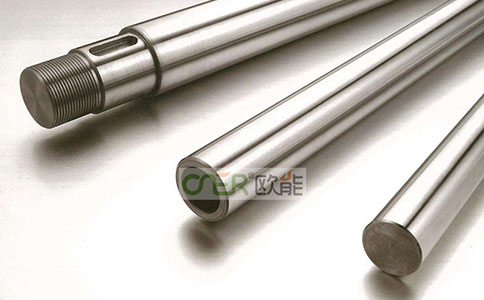

活塞桿是支持活塞做功的連接部件，大部分應用在油缸、氣缸運動執行部件中，是一個運動頻繁、技術要求高的運動部件。以液壓油缸為例，由：缸筒、活塞桿（油缸桿）、活塞、端蓋幾部分組成。其加工質量的好壞直接影響整個產品的壽命和可靠性?；钊麠U加工要求高，其表面粗糙度要求為Ra0.4～0.8μm，對同軸度、耐磨性要求嚴格。活塞桿有一道重要的工序叫做高頻淬火，那么我們高頻淬火是如何進行的呢？

高頻淬火活塞桿高頻淬火的具體操作，是為：在經過粗磨加工后，是進行中頻或高頻淬火處理，并且，其感應加熱到1000—1020度，采用壓縮空氣進行噴射冷卻，使其淬火硬層深度為1.5—2.5mm。在淬火后，還要進行校直處理。之后，是在200到220度回火，并保溫1到2個小時，這樣，其冷卻后的硬度可達HRC50以上。

高頻淬火活塞桿的高頻淬火，其從專業角度來講，其是使活塞桿表面產生一定的感應電流，然后進行迅速加熱，之后再進行迅速淬火的一種熱處理方法。其主要目的，是為了讓活塞桿表面在一定深度范圍內獲得馬氏體組織，并且其心部仍然保持淬火前的組織狀態，從而，使得活塞桿表面硬度等達標，使其心部的塑性和韌性達標。

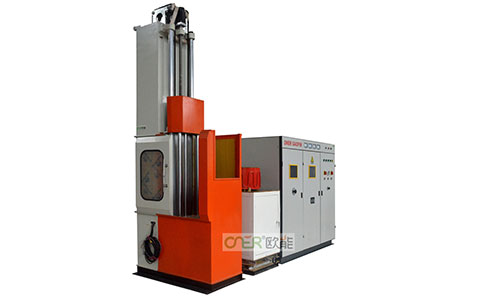

活塞桿高頻淬火設備選型

一、GCQ200－0.2 全固態感應加熱電源

輸入電源：            三相380V50HZ

輸入容量              240kVA

額定輸出功率          200kW

輸出頻率              15—30KHz

輸入容量              240kVA

外形尺寸（長×寬×高）1550X750X1880(mm)

二、CJLS－0805立式淬火機床

最大夾持工件長度                           820mm

最大垂直移動行程                           800mm

最大裝夾工件直徑                           Φ500mm

最大裝夾工件重量                           80kg

機床淬火移動速度                           1-30mm/s

機床快速移動速度                           20-80 mm/s

主軸轉速(下頂尖)                            40~150r.p.m

機床移動重量定位精度                       ±0.1mm

機床全行程內雙向平行精度                   ≤0.3mm

機床全行程內外圓跳動量                     ≤0.2mm

數控二維調節行程               Y方向       100mm

                               Z方向                    100mm

床身外形尺寸（長×寬×高）           1240 mm×800 mm×2780 mm

操作柜外形尺寸(寬×厚×高)          600 mm×400 mm×1600 mm

機床重量                                        約1200kg

三、 ONZL－15電源冷卻系統

輸入電源          三相380V 50Hz

額定功率          13kW
