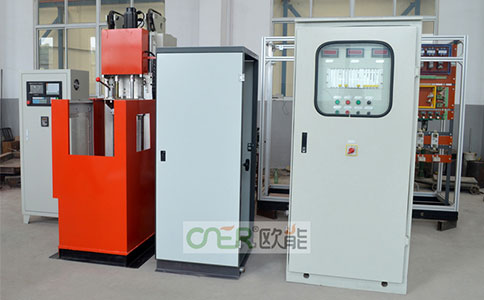

軸套類零件、板類零件感應淬火設備由無錫歐能IGBT晶體管電源及立式淬火機床組成。

主要技術參數

A. GCIB100－0.3 晶體管感應加熱電源

輸入電源：            三相380V50HZ

輸入容量              120kVA

額定輸出功率          100kW

輸出頻率              15—30KHz

外形尺寸（長×寬×高）800X750X1880(mm)

立式淬火機床為三座標機床X軸用于工件上下運動，Y軸和Z軸用于淬火變壓器水平面內二維調整。三軸均可通過手輪選擇不同的軸進行手動控制軸的運動。本設備主要由床身部分，垂直移動總成，上下頂尖總成，垂直移動傳動系統，主軸旋轉系統，上頂尖位置調整機構，配重機構，淬火噴水管路系統，擋水罩框和電器控制部分等組成。

B. CJLS－0605立式淬火機床

最大夾持工件長度                           600mm

最大垂直移動行程                           600mm

最大裝夾工件直徑                           Φ500mm

最大裝夾工件重量                           30kg

機床淬火移動速度                           1-30mm/s

機床快速移動速度                           20-80 mm/s

主軸轉速(下頂尖)                            40~150r.p.m

機床移動重量定位精度                       ±0.1mm

機床全行程內雙向平行精度                   ≤0.3mm

機床全行程內外圓跳動量                     ≤0.2mm

床身外形尺寸（長×寬×高）           1240 mm×800 mm×1900 mm

操作柜外形尺寸(寬×厚×高)            600 mm×400 mm×
