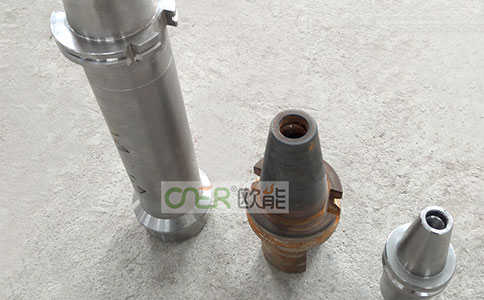

加工中心刀柄高頻淬火設備

技術要求

錐柄圓周掃描淬火，淬火深度小于1mm

設備選型

感應加熱電源GCD80－2真空管式感應加熱電源

淬火機床CJLS－0605立式淬火機床

設備介紹

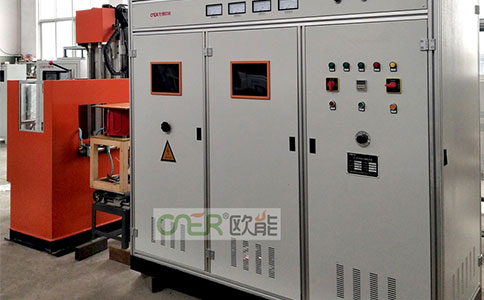

GCD80－2真空管式感應加熱電源

本裝置設備主要有晶閘管交流調壓器、整流變壓器、高壓硅整流器、電子管振蕩器、藕合調節裝置、燈絲變壓器、控制系統、輸出變壓器二維調整機構、測量儀表等部分組成。

主要技術參數

輸入電源                 3相  50 Hz  380 V

額定輸入容量                180 kVA

振蕩功率                    100 kW

輸出功率                    80 kW

工作頻率                    200～250 kHz

冷卻水耗量                  250 L/min

振蕩柜尺寸                  2100×800×1800

整流柜尺寸                  1500×1200×1800

重量                         約 1200 kg

典型工作狀態

陽極電壓                     12 kV

陽極電流                     9 A

柵極電流                     1.2 A

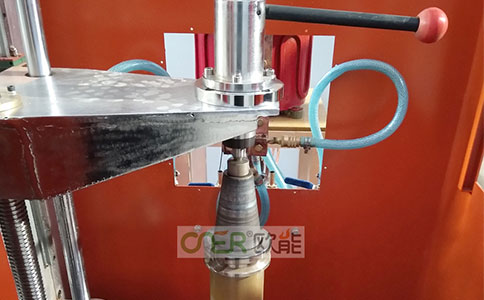

CJLS－0605立式淬火機床

本設備為三座標數控機床。主要由床身部分，垂直移動總成，上下頂尖總成，垂直移動傳動系統，主軸旋轉系統，上頂尖位置調整機構，配重機構，淬火噴水管路系統，擋水罩框和電器控制部分等組成。

主要技術參數（CJLS－0605立式淬火機床）

最大夾持工件長度                       600mm

最大垂直移動行程                       600mm

最大裝夾工件直徑                       Φ500mm

最大裝夾工件重量                       30kg

輸出變壓器水平運動行程 （數控）        100mm

機床淬火移動速度                       1-30mm/s

機床快速移動速度                       20-80 mm/s

主軸轉速(下頂尖)數控                    0~90r.p.m

機床移動重復定位精度                    ±0.1mm

機床全行程內雙向平行精度                ≤0.3mm

機床全行程內外圓跳動量                  ≤0.2mm

床身外形尺寸（長×寬×高）           1240×800×1900
