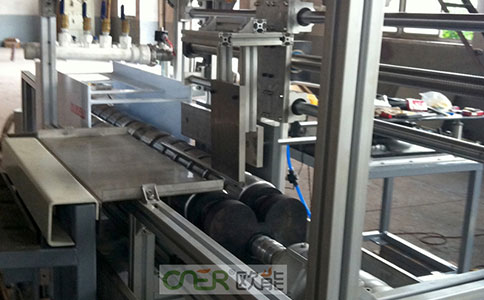

無錫歐能定制臥式專用淬火機床，適用于軸和導軌感應淬火時自動上下料。

臥式專用淬火機床技術參數：

軸類零件允許直徑            20~100mm

軸類零件允許長度            150~600mm

托輥轉速                    50~150n/min

尾架推桿最大速度            6m/min；

淬火變壓器移動最大行程      2100MM

淬火變壓器移動最大速度      6m/min

移動定位精度                +/-0.01mm

導軌淬火集水箱尺寸(材質Q235)2500X800X300（MM長X寬X高）

料架                       600X1000（MM）

臥式專用淬火機床性能與特點：

a.工藝流程介紹：

1：軸類：

       工件放入料架－上料機構把工件裝入兩旋轉托輥（工件在托輥帶動下旋轉）－推料機構把工件推入感應器－加熱電源對工件進行加熱及冷卻－完成工件淬火過程－下料機構將工件從托輥上卸入料架－進入下一工作循環

2導軌類：

       工件由用戶自行放置，本設備只負責感應線圈的直線移動式掃描淬火的工藝動作。

b.結構特點：

       本設備為集成式雙功能淬火機床、可選配軸類零件自動上下料機構，自動化程度高、工人勞動強度低、生產效率高，特別大批量軸類零件淬火。機床主要由，軸類零件旋轉驅動機構、軸類零件進給驅動機構、工件冷卻裝置、淬火液控制系統兩套（軸類導軌類各一套）、電源輸出負載移動機構、負載一維調整機構、控制系統及機架等部份組成。同時用戶可選配自動。
