臥式淬火機床介紹

      本設備為單工位臥式專用淬火機床。設備工作時工藝動作為，工人將若干工件放入料架―――上料機構將一件工件送入工作位―――工作位托輪帶動工件旋轉推桿推動工件進入感應器進行淬火處理―――工件淬火完成后出感應器由下料機構將工件送入下料架―――推桿回原位。一個工作循環結束重復上述過程進行批量作業。設備有以下部份組成

       1、主機床身2、上料架3、托料驅動輪4、下料架5、上料機構6、上料緩沖機構7、推料機構8、下料機構9、淬火液回收系統10、淬火液輸入控制管路系統11、電氣控制系統等主要部份組成。

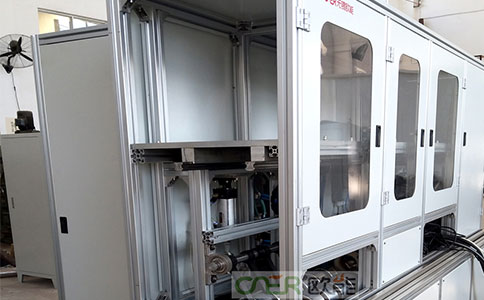

CJWS－500型臥式淬火機床

  Ｉ、主要技術參數

　   輸入電源380V三相 50HZ

      輸入容量   5KVA

      可裝載工件直徑    55~85mm

      可裝載工件長度    250~500mm

      工件淬火速度范圍  0~2000mm/min

      回程速度          8000/min

      工件轉速          80~200n/min

      上下料架          550X1000mm

      工位數            1
