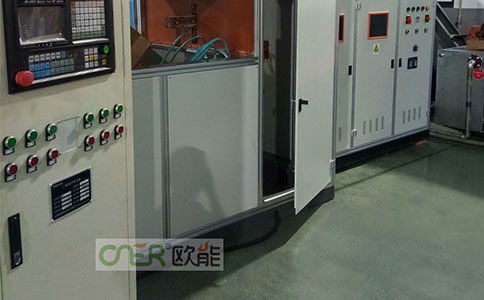

異形零件高頻淬火設備由歐能CJBS－8十六工位盤式淬火機床帶自動下料、GCD50－2電子管式高頻、ONBTS－25/25C閉式雙系統冷卻塔組成。

異形零件高頻淬火工藝動作設計

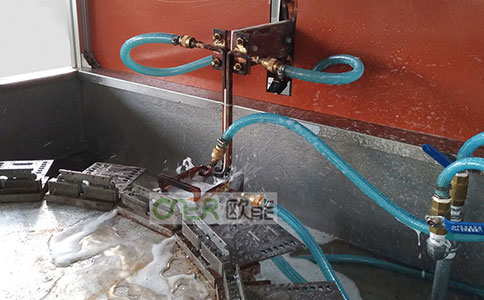

工人在上料工位上料――當前上料工位轉至加熱位――機床移動感應器至工位加熱位置――機床控制電源對工件進行加熱并噴水冷卻完成淬火――感應退出加熱位置――淬火工件轉出加熱位置――工件至下料位后下料機構自動抓取工件放入下料筐――工人在上料位上料重復上述過程完成批量作業。

CJBS－8 十六工位盤式淬火機床帶自動下料設備介紹

1、 設備主要技術參數

輸入電源                  3相  50 Hz  380 V

額定輸入容量              3 kVA

工位數                    32工位小工件32工位

數控軸數                  3軸

主分度盤回轉直徑          900mm，

工位回轉直徑              80mm

上下行程                  100mm，

前后行程                  100mm

上升（下降）最大速度      8m/min；

分度盤轉速                20n/min

重復定位精度              +/- 0.1

外形尺寸 1400X1500X1800 （mm長X寬X高）

淬火機床可進行手動和自動操作，手動和自動操作具有聯動互鎖功能。手動工作狀態時，可進行單獨的分度、工件旋轉、感應器升降、電源加熱、噴液操作，手動操作主要為了進行設備調試用。自動工作狀態時，主要為了進行設備正常生產。

下料機構通PCL控制氣動執行元件，通過電磁吸盤抓取工件。

GCD50－2電子管式高頻電源

主要技術參數

輸入電源                     3相  50 Hz  380 V

額定輸入容量                 100 kVA

振蕩功率                     60 kW

輸出功率                     50 kW

工作頻率                     200～250 kHz

冷卻水耗量                   110 L/min

振蕩柜尺寸(長×寬×高)   1800mm×700mm×1700mm

整流柜尺寸              1500 mm×1200 mm×1700 mm

輸出變壓器              400mm×400mm×1280mm

總重量                        約 1000 kg

典型工作狀態

陽極電壓                     12 kV

陽極電流                     6.5 A

柵極電流                     1.2 A

ONBTS－25/25C閉式雙系統冷卻塔

主要技術參數

輸入電源          三相380V 50Hz

額定功率          15kW

電源冷卻流量      420L/min

淬火液冷卻流量    420L/min

冷卻能力          150500kCal/h

冷卻塔主體結構全部采用新大中集團2mm厚鍍鋁鋅板制作具有以下特性：

耐高溫性：鍍鋁鋅板板具有極佳的耐高溫性。在450℃時,可保證極高的反射率。在高于480℃時。在高達650℃時，防止鋼板氧化的保護層仍保存完好。

熱反射性：在480攝氏度的高溫下，不銹鋼板可反射80%的進射熱量。因此可以避免置于陽光直射下的二次加溫，有效保證冷卻效果。

機械強度：在室溫下,鍍鋁鋅板的機械強度與其基材的機械強度一致。在同樣的480℃的高溫下,鍍鋁鋅板的強度是鋼板強度的10倍。

耐蝕性：鍍鋁鋅板對化學腐蝕有極強的耐蝕性。

生態特性：未化學鈍化的鍍鋁鋅板對健康無影響,因而可用于食品加工。很多專業團體的測試報告證實其對人體無害屬環保產品。不銹鋼完全可以循環利用。
